一、 產品概述

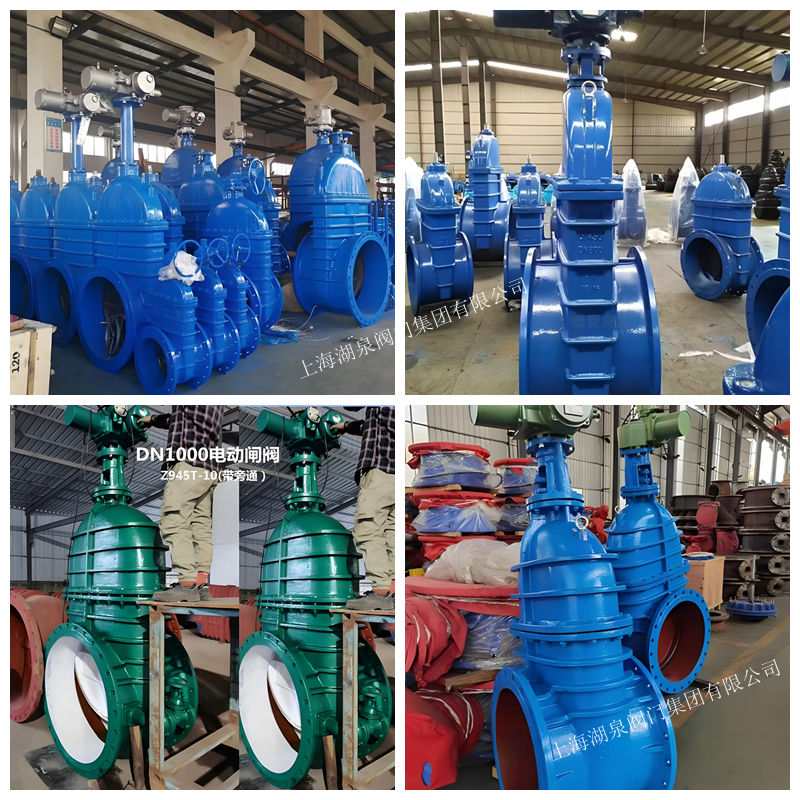

上海湖泉閥門集團有限公司Z945T-10Q 型大口徑球墨鑄鐵暗桿電動閘閥是一款專為大型水利設施、市政給排水及污水處理系統設計的工業級控制閥門。該閥門采用的電動驅動與手動應急操作相結合的“手電一體”設計，具備結構緊湊、流阻系數小、密封性能優異及操作輕便靈活等特點。作為 DN1200 超大口徑管道系統中的關鍵啟閉裝置，它廣泛應用于中國各大水庫樞紐、污水處理廠、消防給水系統及農田灌溉管網，旨在實現介質的可靠截?cái)嗯c流通控制。

二、 型號解析與技術參數

• • ‌Z‌：代表閘閥類型。
  • ‌9‌：代表驅動方式為電動裝置。
  • ‌4‌：代表連接形式為法蘭連接。
  • ‌5‌：代表結構形式為暗桿楔式單閘板。
  • ‌T‌：代表密封面材料為銅合金（黃銅/青銅）。
  • ‌10‌：代表公稱壓力為 PN1.0 MPa (10公斤)。
  • ‌Q‌：代表閥體主要材質為球墨鑄鐵（QT450）。
  • ‌DN1200‌：代表公稱通徑為 1200mm。
• • ‌公稱壓力‌：1.0 MPa
  • ‌強度試驗壓力‌：1.5 MPa
  • ‌密封試驗壓力‌：1.1 MPa
  • ‌適用介質‌：清水、污水、海水、油品等（適用于水處理及一般工業流體）。
  • ‌工作溫度‌：≤ 80℃ - 100℃（具體視填料與密封材料而定，通常建議不超過80℃以確保持久密封性）。
  • ‌驅動方式‌：電動為主，配備手輪進行手動應急操作或調試。

三、 主要結構與材料優勢

1. 高強度閥體材質

閥體、閥蓋及閘板主體采用 ‌QT450 球墨鑄鐵‌。相較于傳統灰鑄鐵，球墨鑄鐵具有更高的抗拉強度、屈服強度和延伸率，韌性極佳。這使得閥門在承受 DN1200 大口徑帶來的巨大水壓沖擊時，仍能保持優異的剛性和結構穩定性，有效防止斷裂風險，延長使用壽命。

2. 銅芯軟密封技術

密封面采用 ‌黃銅（或青銅）‌ 材質。銅合金具有良好的耐腐蝕性、耐磨性及自潤滑特性。在關閉狀態下，閘板與閥座之間的銅對銅（或銅對鑄鐵基體）密封配合緊密，泄漏率極低。這種硬密封結合精密加工的方式，特別適用于含有少量雜質的污水環境，能有效抵抗介質沖刷，確保長期使用的密封可靠性。

3. 暗桿結構設計

采用 ‌暗桿楔式‌ 結構，閥桿螺紋位于閥體內部，不與介質直接接觸。這一設計不僅避免了閥桿因暴露在外部環境中而受到腐蝕或異物纏繞，還顯著節省了安裝空間。對于地下井室、隧道或空間受限的水庫機房而言，暗桿結構是理想選擇。

4. 填料與防腐處理

閥桿填料采用 ‌柔性石墨‌ 或高性能復合材料，具備耐高溫、耐高壓及自補償功能，確保閥桿運動時的密封性且操作扭矩小。閥體外表面通常經過環氧樹脂噴涂或防銹漆處理，內腔流道光滑，進一步降低流阻，提高水力效率。

四、 工作原理與操作方式

1. 電動驅動模式

通過配套的智能電動執行器接收控制信號（如開關量、模擬量或總線信號），驅動電機旋轉。電機動力經由減速齒輪箱傳遞至閥桿螺母，帶動閥桿上下運動，從而控制閘板的開啟與關閉。電動模式支持遠程集中控制、自動化聯鎖及狀態反饋，極大提升了大型水廠和水庫的智能化管理水平。

2. 手動應急模式

當停電、控制系統故障或需要現場調試時，可通過切換手柄將驅動方式轉為手動。操作人員轉動手輪，通過機械傳動直接驅動閥桿升降。手電一體設計確保了在任何極端工況下，閥門均能實現可靠的物理啟閉，保障系統安全。

3. 楔式單閘板原理

閘板呈楔形，依靠介質壓力或預緊力使閘板密封面緊貼閥座密封面，實現雙向密封。楔形結構有助于在關閉過程中自動對中，并能在一定程度上補償密封面的微小磨損。

五、 應用場景與行業價值

• ‌大型水庫與水電站‌：用于大壩出水口、引水隧洞的主控閥門，承受高水頭壓力，要求極高的密封性和結構強度。
• ‌城市污水處理廠‌：應用于進水泵房、沉淀池、曝氣池及出水排放管道，耐受污水腐蝕及懸浮物磨損。
• ‌市政給排水管網‌：作為主干管線的分段隔離閥，便于管網維護、檢修及事故切斷。
• ‌消防給水系統‌：確保消防用水管道的快速響應與可靠截?cái)啵舷腊踩?guī)范。
• ‌農田灌溉工程‌：適應野外惡劣環境，耐用性強，維護成本低。

六、 選型與維護建議

• ‌安裝注意事項‌：

  • 閥門應垂直安裝于水平管道上，確保電動執行器處于上方，避免雨水積聚。
  • 法蘭連接時需均勻緊固螺栓，防止因受力不均導致閥體變形或泄漏。
  • 安裝前需清理管道內部雜物，防止損傷密封面。

• ‌定期維護‌：

  • 定期檢查電動執行器的限位開關、過載保護及電氣接線是否正常。
  • 定期對手動部分加注潤滑脂，確保手輪轉動靈活。
  • 檢查填料函處是否有泄漏，必要時調整壓蓋螺栓或更換填料。
  • 長期未操作的閥門，建議每季度進行一次全開全關測試，防止閘板銹死或卡阻。

• ‌定制服務‌：

  • 可根據用戶需求配置防爆型電動執行器（適用于易燃易爆環境）。
  • 可提供帶旁通閥的結構，用于平衡進出口壓力，減小啟閉扭矩。
  • 支持非標尺寸及特殊防腐涂層定制。
