一、 產品概述

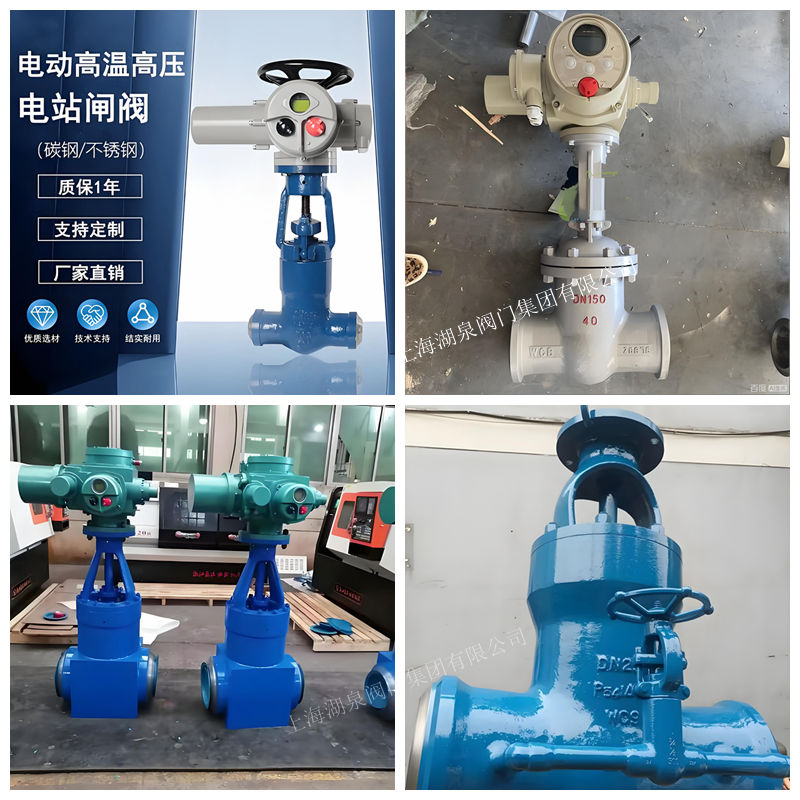

上海湖泉閥門集團有限公司Z941H-40C-DN200 是一款專為電力、水利及石油化工等高壓工況設計的高性能電動法蘭閘閥。該閥門屬于明桿楔式剛性單閘板結構，采用耐高溫合金鋼材質，公稱壓力為 PN4.0MPa（Class 300/150 等效），公稱通徑為 DN200。作為電力水利配套的核心控制元件，該產品具備優異的耐高溫、耐腐蝕及耐磨損性能，適用于高溫蒸汽、高壓水、油品及各類腐蝕性介質的管路截斷與接通控制。

二、 核心技術參數

• ‌型號規格‌：Z941H-40C
• ‌公稱通徑 (DN)‌：200 mm
• ‌公稱壓力 (PN)‌：4.0 MPa
• ‌連接形式‌：法蘭連接（符合 GB/T 9113, JB/T 79 或 ANSI B16.5 標準）
• ‌驅動方式‌：電動（多回轉執行機構）
• ‌閥體材質‌：優質碳鋼（WCB/C型），經嚴格熱處理，確保高強度與韌性
• ‌密封面材質‌：司太立（Stellite）鈷基硬質合金堆焊，硬度高，耐沖刷
• ‌工作溫度‌：-29℃ ～ 425℃（碳鋼材質適用范圍，特殊工況可達更高）
• ‌適用介質‌：水、蒸汽、油品、天然氣及弱腐蝕性流體
• ‌防護等級‌：IP55 / IP65（可選防爆型 ExdⅡBT4）
• ‌電源電壓‌：AC 380V / 50Hz（支持 AC 220V/660V 定制）

三、 產品結構與設計特點

1. 先進的密封系統

閥門密封副采用不同硬度的司太立鈷基硬質合金堆焊工藝。這種金屬對金屬的硬密封結構，不僅具有極高的耐磨性和抗擦傷能力，還能在高溫高壓環境下保持長期可靠的密封性能，有效防止介質泄漏，延長使用壽命。

2. 優化的流道設計

閥體內腔采用流線型設計，通道流暢，流阻系數極小。在全開狀態下，閘板提升高度等于通徑，流體直通無阻，顯著降低壓力損失，提高輸送效率，特別適合大流量電力水利管網使用。

3. 高強度的閥桿處理

閥桿選用優質合金鋼，經過調質處理及表面氮化處理。這一工藝大幅提升了閥桿的表面硬度、抗腐蝕性及耐磨性，確保在頻繁啟閉和惡劣工況下，閥桿不易變形或銹蝕，操作輕便靈活。

4. 楔式彈性閘板結構

采用楔式彈性閘板設計，能夠自動補償因溫度變化或管道應力引起的微小變形，保證密封面的緊密貼合。中大口徑型號（如 DN200）配備推力軸承，有效降低啟閉力矩，減少電機負荷，實現輕松自如的操作。

5. 智能電動執行機構

配套高性能多回轉電動執行器，具備轉矩保護、行程控制、手電動切換等功能。支持遠程 PLC 控制及 4-20mA 信號反饋，可實現精確的開度調節與狀態監控。具備相序自動校正功能，防止因接線錯誤導致設備損壞。

四、 應用領域

• ‌火力發電廠‌：主蒸汽管道、給水系統、凝結水系統的截斷控制。
• ‌水利水電工程‌：水電站引水管道、泵站出水口的高壓水流控制。
• ‌石油化工‌：高溫高壓油品、天然氣管道的安全切斷。
• ‌冶金與造紙‌：高溫蒸汽及腐蝕性介質的流程控制。
• ‌城市供熱與建筑‌：大型集中供熱管網的主干管控制。

五、 安裝與維護建議

• ‌安裝方向‌：閥門在管道中一般建議水平安裝，以確保電動裝置處于最佳工作狀態并利于散熱。
• ‌調試注意‌：初次安裝調試時，務必手動將閥門開啟至約一半位置，再接通電源，以防電機相序接反造成機械損傷。
• ‌定期檢查‌：定期檢查電動執行器的電氣線路、限位開關及機械傳動部件；定期對閥桿螺紋及軸承部位進行潤滑保養。
• ‌環境要求‌：確保安裝環境無強腐蝕性氣體，相對濕度不超過 90%，環境溫度在 -20℃～+60℃ 之間。
