        軟密封閘閥閥門首頁 > 產品展示 > 閘閥 > 軟密封閘閥 >

        產品名稱:dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥[ 2023-03-22 ]

        訂購熱線:021-64162222
        訂購傳真:021-62677999
        質量穩定:實行全過程質量監控,細致入微全方位檢測!
        價格合理:高效內部成本控制,減少了開支,讓利于客戶
        交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
        • 產品介紹
        • 規格尺寸
        • 結構圖片
        • 一、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品介紹

          上海湖泉閥門集團有限公司Z945X-10 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。適用于公稱壓力PN1.0~16.0MPa,工作溫度80 的名種管路上,用于截斷或接通管路中的介質。可根據用戶的要求配裝各種電動執行機構,實現遠距離控制.適用于天然氣,石油,化工,環保,城市管道,燃氣管線等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。

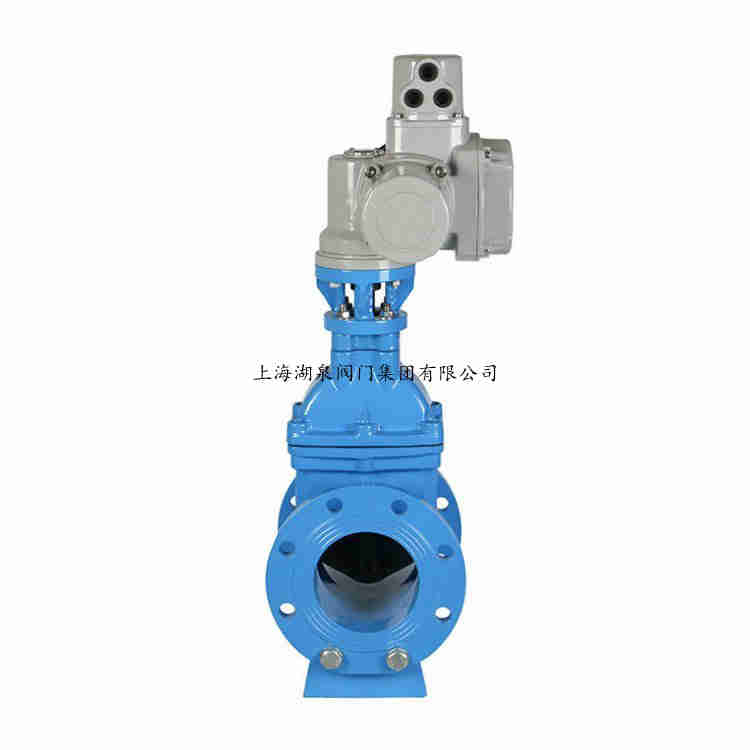

          dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥

          二、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥工作原理

          閘板隨著閥桿做上升和下降的直線運動,閥桿上有螺紋,當轉動閥桿時,在閥門頂端的螺母和閥體上面的導槽作用下,閥桿會做直線的上下運動,閥桿有帶動閘板同時運動。閘板的運動方向是和管道內介質流動方向垂直的。
          因為閥桿螺紋在閥體內部,所以暗桿閘閥在開啟過程中并不能像明桿閘閥那樣,通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下,暗桿閘閥的啟閉狀態以轉不動閥桿為止,但考慮到會有特殊狀況,閥門出現鎖死情況,為了保證管線的生產安全,暗桿閘閥一般在開到閥桿轉不動之后,再回轉1~2圈。
          暗桿閘閥在工作過程中的總體高度是不會變的,所以暗桿閘閥在安裝時占用的空間更小,更適合安裝在室內等空間有限的環境中。

          三、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品零部件材料

          Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料
          型號 材料
          閥體、閥蓋 閥桿 襯膠閘板 填料
          Z945X-10 灰鑄鐵 鉻鎳不銹鋼 球墨鑄鐵(橡膠) 橡膠

        • 四、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品外形及結構尺寸

          Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
          DN L D D0 D1 b f z×Φd
          50 178 165 125 99 20 3 4×Φ19
          65 190 185 145 118 20 3 4×Φ19
          80 203 200 160 132 22 3 8×Φ19
          100 229 220 180 156 24 3 8×Φ19
          125 254 250 210 184 26 3 8×Φ19
          150 267 285 240 211 26 3 8×Φ23
          200 229 340 295 266 26 3 8×Φ23
          250 330 395 350 319 28 3 12×Φ23
          300 356 445 400 370 28 4 12×Φ23
          350 381 505 460 429 30 4 16×Φ23
          400 406 565 515 480 32 4 16×Φ28
          450 432 615 565 530 32 4 20×Φ28
          500 457 670 620 582 34 4 20×Φ28
          600 508 780 725 682 36 5 20×Φ31


        上一篇:電動閘閥Z945X一16 DN200型號參數選型 / 下一篇:z945X-10 DN500 電動暗桿楔式閘板閘閥
