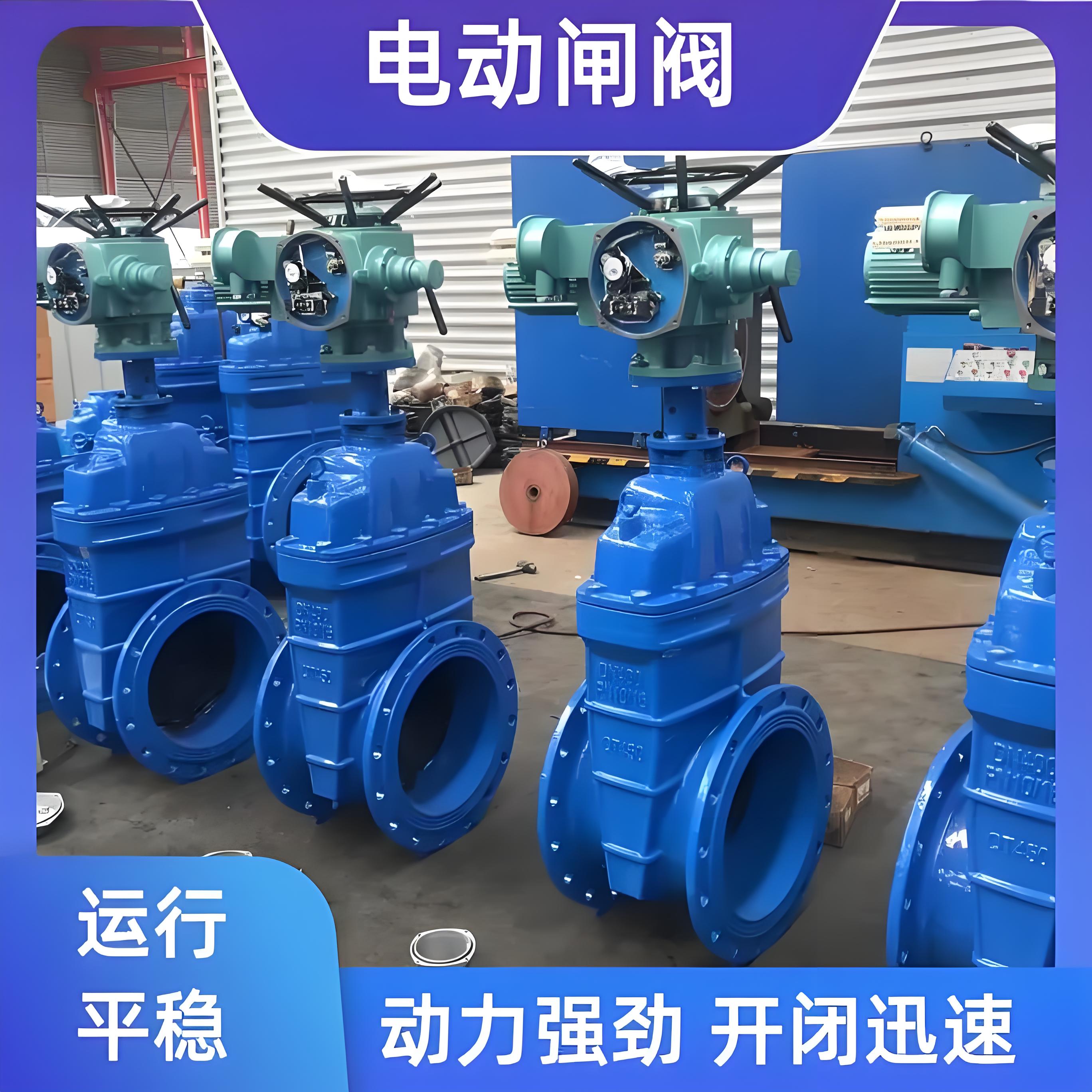

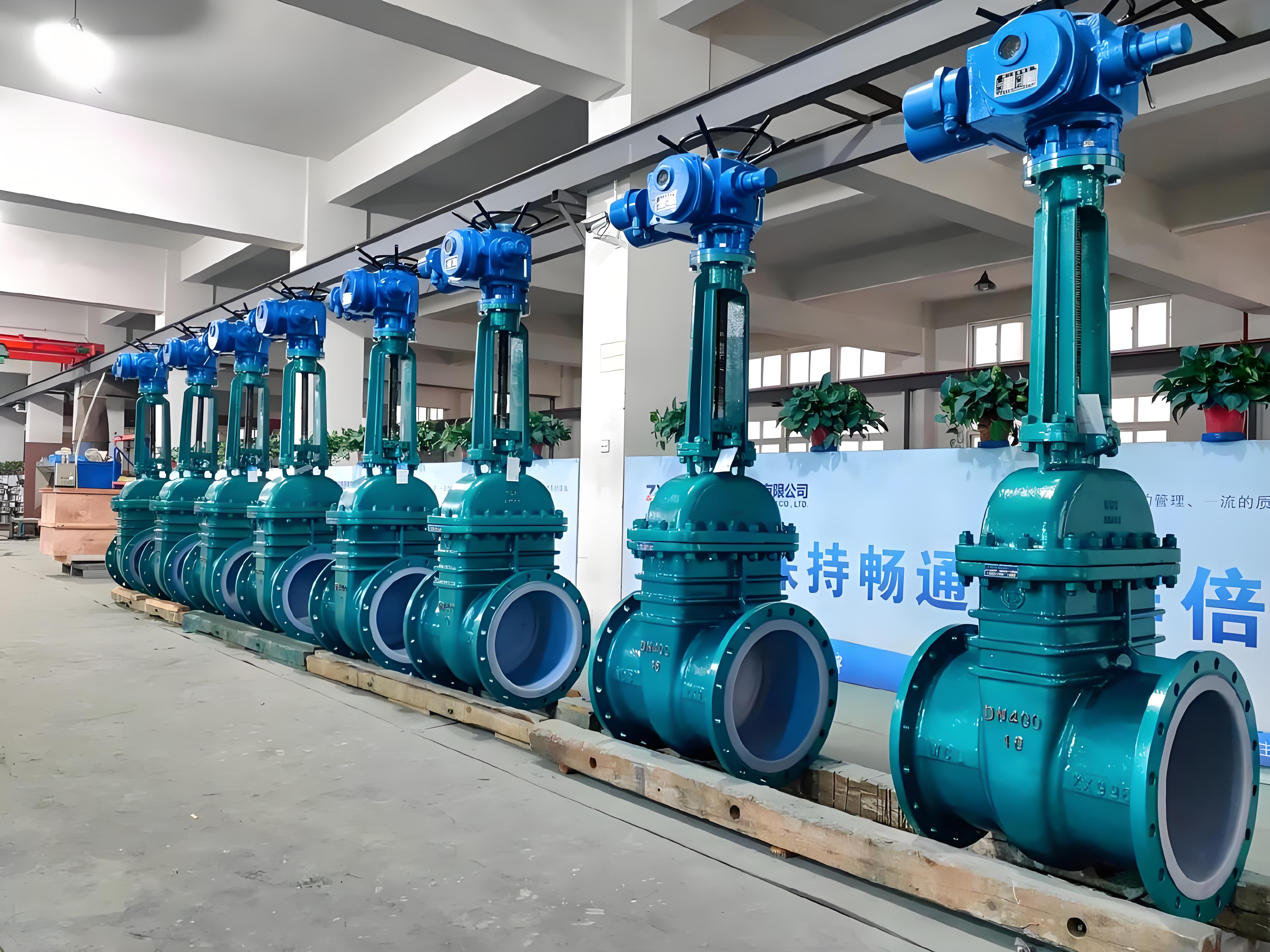

DN50電動閘閥是一種公稱通徑為50毫米，通過電動執行器驅動閥桿與閘板實現啟閉的自動化閥門。它結合了閘閥固有的低流阻特性與電動控制的便捷性，在工業流體控制系統中扮演著關鍵角色。‌‌

一、 核心結構與技術特點

DN50電動閘閥主要由電動執行機構與閥門本體兩大部分組成。‌‌

1. ‌閥門本體結構‌：

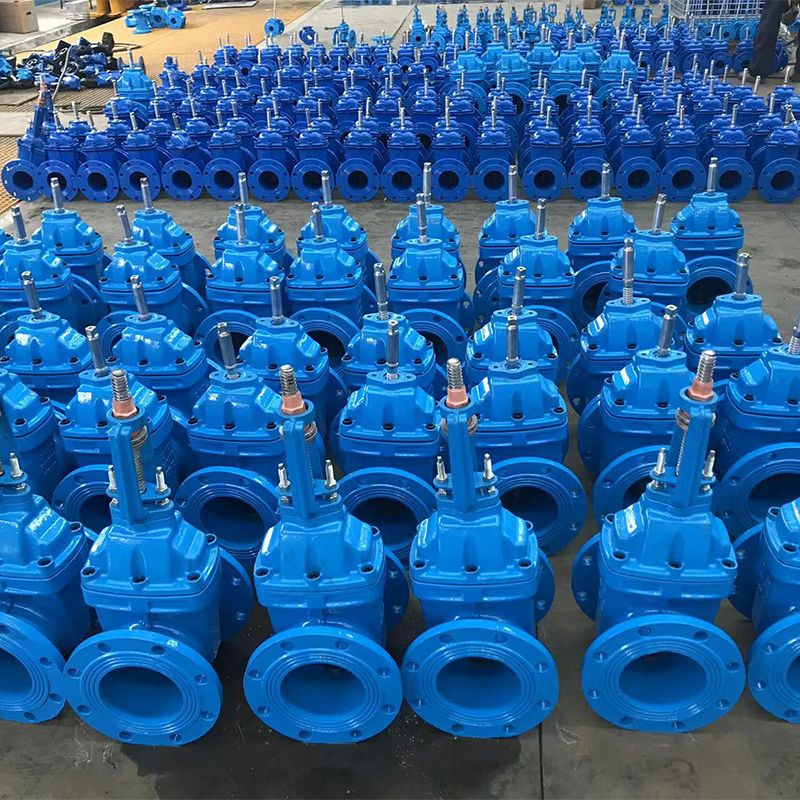

   • ‌閥體‌：通常采用灰鑄鐵（HT250）、球墨鑄鐵（QT450-10）或鑄鋼（WCB）等材料鑄造而成，結構長度短，能承受較高工作壓力。‌‌
   • ‌閘板與密封‌：分為硬密封與軟密封兩種主流設計。硬密封閘閥的閥瓣、閥座密封面常采用鈷鉻鎢硬質合金等離子噴焊，硬度高、耐磨抗擦傷。‌‌ 軟密封閘閥的閘板則為金屬骨架外包覆橡膠、EPDM或PTFE等彈性材料，通過壓縮變形實現緊密貼合，泄漏率極低。‌‌
   • ‌閥桿‌：有明桿與暗桿之分。明桿結構便于觀察閥門開度，暗桿結構則更為緊湊。‌‌
   • ‌密封結構‌：常采用壓力自緊式密封或閥體、閥蓋墊片密封，安全可靠。部分設計采用雙閘板中間帶萬向頂?shù)慕Y(jié)構，可自動調整閥瓣與閥座密封面的吻合度，確保密封并便于維修。‌‌

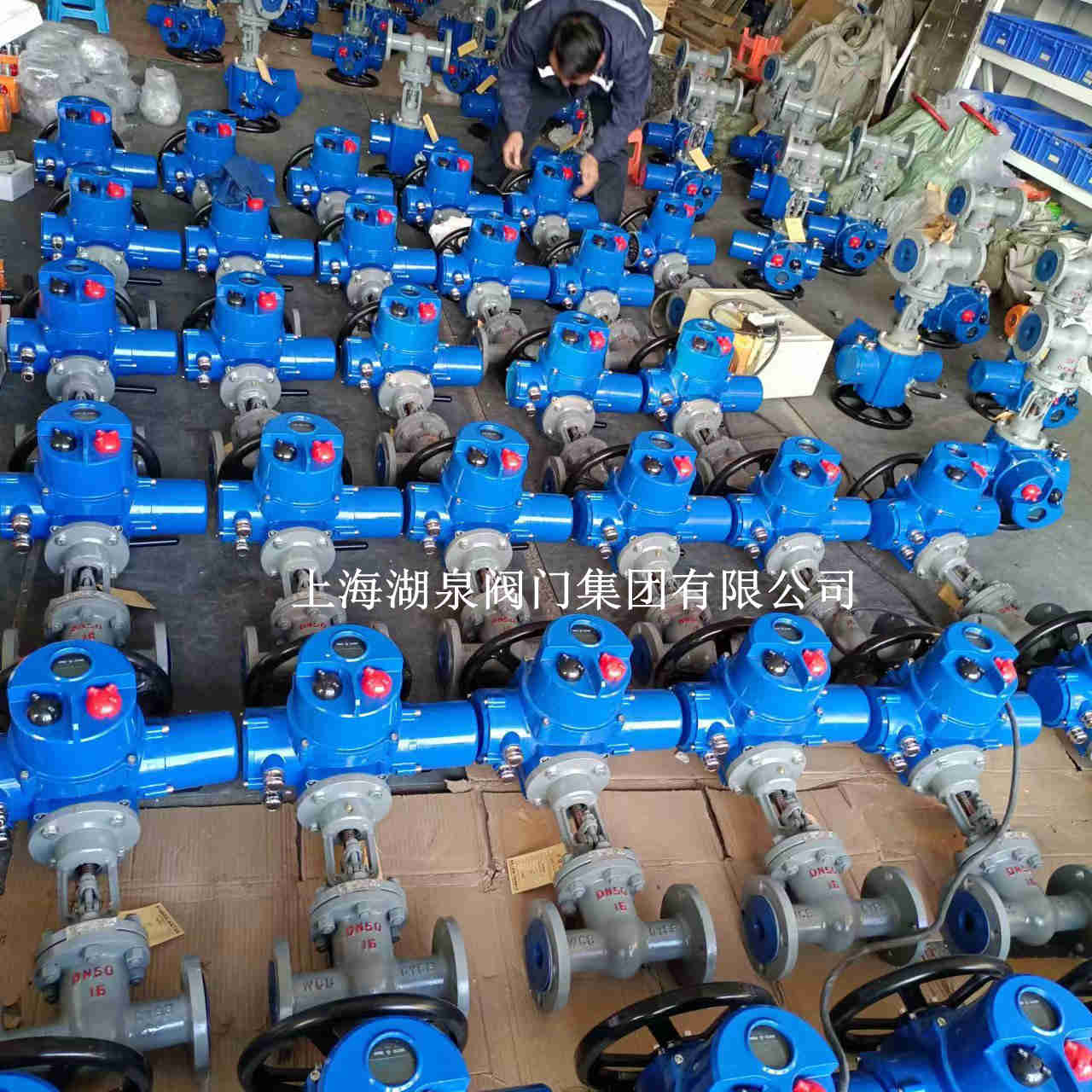

2. ‌電動執行機構‌：

   • 作為動力源，接收控制信號（如PLC、DCS指令）后驅動電機，通過齒輪或螺桿傳動帶動閥桿做直線升降運動，從而實現閥門的開啟與關閉。‌‌
   • 執行機構通常具備力矩保護、行程控制及信號反饋功能，啟閉速度可調（通常在5-30秒范圍內），響應靈敏。‌‌

二、 工作原理與工作模式

其工作原理基于電動執行器的旋轉運動轉化為閥桿的直線運動。當執行器接收到開啟指令，電機正轉，驅動閥桿提升，帶動閘板上升，流體通道打開；反之，電機反轉則使閘板下降，截?cái)嗔髀贰?zwnj;‌
該閥門屬于開關型閥門，主要工作模式為全開或全閉。在全開狀態下，閘板完全升起，通道直通，流體阻力小，幾乎不產生壓降。‌‌ 其介質可雙向流動，安裝無方向性要求。‌‌

三、 工業應用優勢

相較于手動閘閥及其他閥類（如截止閥），DN50電動閘閥在工業應用中展現出顯著優勢：

1. ‌自動化與遠程控制‌：支持遠程操作和集中控制，易于接入自動化系統（如SCADA），實現閥門的狀態監控、定時啟閉和程序化控制，是工業自動化升級的關鍵部件。‌‌
2. ‌優異的流體性能‌：全開時流道暢通，流體阻力小，適合需要大通徑、低流阻的場合，能有效降低系統運行能耗。‌‌
3. ‌密封可靠，壽命長‌：無論是硬密封的耐磨合金還是軟密封的彈性材料，均能提供高等級的密封性能，尤其軟密封可實現近乎零泄漏，滿足飲用水、燃?xì)獾让舾邢到y(tǒng)的嚴苛要求。‌‌
4. ‌操作省力，適應性強‌：解決了大口徑手動閥門啟閉費力的問題，特別適合安裝在操作空間受限或不易接近的管道位置。‌‌
5. ‌維護簡便，經濟性好‌：結構相對簡單，部分設計具有閥瓣互換性好、閥座可更換等特點，降低了長期維護成本。‌‌

四、 典型應用場景選型建議

DN50是該規格閥門的公稱通徑，廣泛應用于中等流量管道系統。‌‌

• ‌暖通空調（HVAC）系統‌：在采暖管道、蒸汽系統（如DN50支管）及風機盤管支管中，常作為可靠的關斷閥使用，優先選用銅閘閥或鑄鋼閘閥。‌‌
• ‌給水與排水系統‌：在城市供水、建筑給排水管網中，用于流體的接通與截?cái)啵浢芊忾l閥因其優良的密封性而被普遍采用。‌‌
• ‌一般工業流體控制‌：用于石油、化工、電力等行業中液體、氣體等介質的管道開關控制，尤其在需要快速切斷或遠程操作的場合優勢明顯。‌‌

在DN50管道上選擇閘閥還是截止閥，取決于具體需求：若追求低流阻、全通徑流通和長期穩定的開關狀態，電動閘閥是理想選擇；若需頻繁調節流量且對操作空間要求不苛刻，則可能考慮截止閥。‌‌ 電動軟密封閘閥以“自動化控制、密封可靠、維護便捷”為核心，已成為工業自動化與智能建筑等流體控制的主流解決方案之一。‌‌
